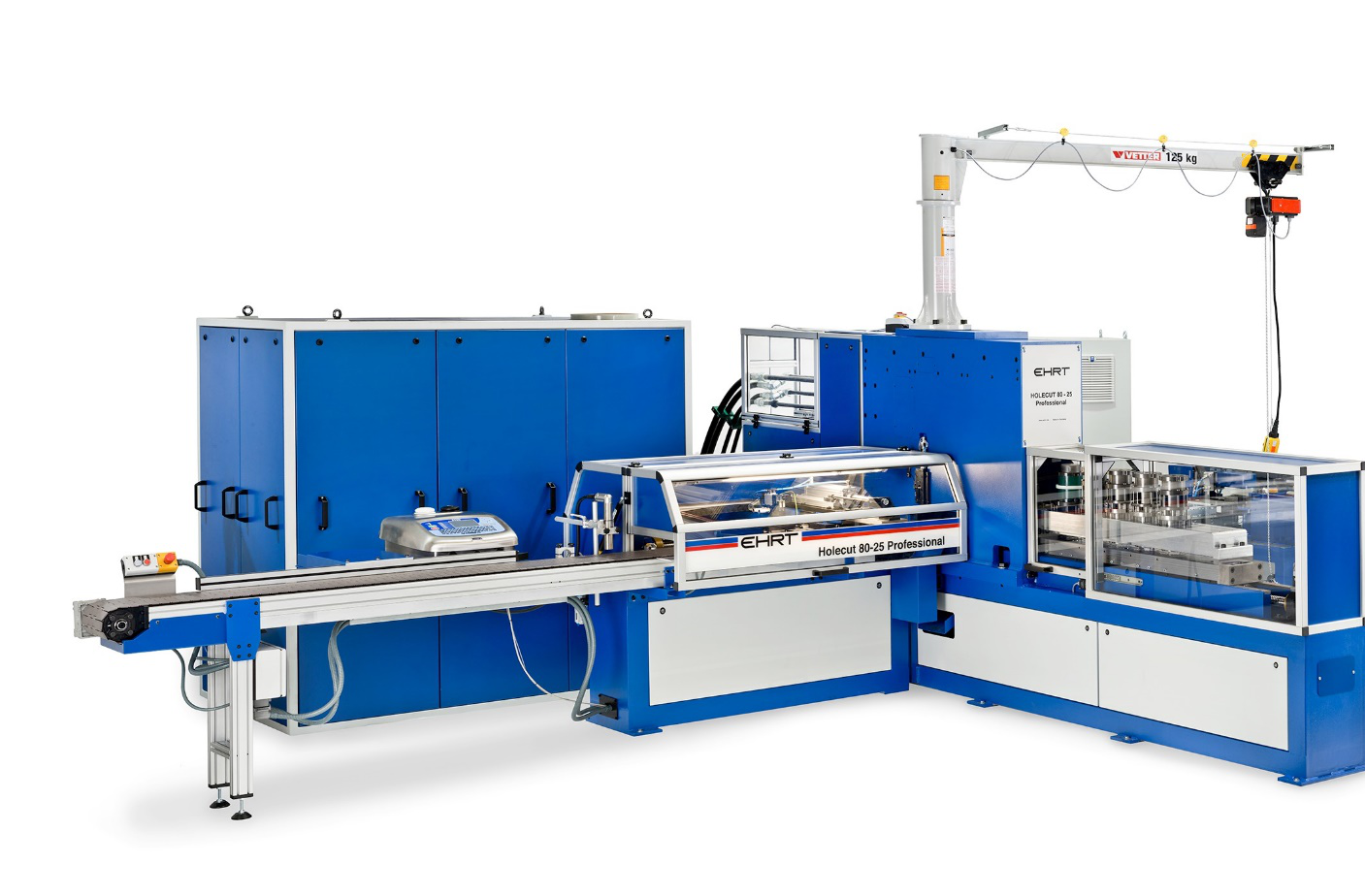

1、設備實物圖片

2、設備技術參數

技術指標	規格	備注
設備尺寸	8654x4804x1907	長x寬x高
設備重量	7000 kg
沖剪力 Punch Force	400KN/800kN
沖剪壓力 Punch Pressure	max. 280 bar
沖剪系統 Punch System	液壓(hydraulic) 340KN/785kN	oil volume 160l/250l, viscosity 46
材料寬度 Material Width	15~260mm	0.6~12”
材料厚度 Material Thickness	Steel:5~10mm Cu/Al:5~20mm	Steel:0.1~0.4” Cu/Al:0.1~0.8”
材料長度 Material Length	150~6000mm	1.2~2.36”
刀具站數量 Number tool stations	7
最多刀具 Max. number of punches	37	6合1多子模6 切刀模1
一次切刀站 Single cutting station	YES
刀具外圍尺寸 Punch cladding circle	56mm	6合1多子模*43mm
定位速度 Positioning Speed	80 m/min
軸向加速度 Axis Acceleration	4 m/s2
軸定向精度 Axis Positioning Accuracy	±0.05mm
數控系統 CNC Control	Beckoff
外部供電 Electrical Connection	3 Ph/N/PE 400V iEC
熔斷保護Fuse Protection	125A
壓力空氣消耗 Air consumption	Max. 120 l/min
外部供氣 Air connection	G ? , 6 bar
控制單元 Control Unit	Industrial PC	with Windows 7 or higher
軟件 Software	PowerPunch
網絡兼容 Network-Compatible	YES
外表顏色 Finishing	RAL 5010 Gentian Blue	Doors and Covering RAL 7035 Light Grey
安全裝置 Safety Installations	All danger zones are secured according to CE standards (Cat 2)

3、主要特點及功能

3.1 本設備屬于EHRT專業型沖剪機，具有高可靠性，能滿足高負荷生產需求。

3.2 專業型系列配備三個CNC控制軸，加工精度高。設備操作簡易，操作員僅負責啟動機器，放入材料，然后移走生產部件；對于進料和移走生產部件還可以通過不同選擇盡可能實現自動化操作。這樣，可以為生產過程節省大量時間，提高了生產效率。

3.3 EHRT的刀具系統可以簡單快速地更換刀具，大限度地縮短安裝時間。使用MultiTools 6合1多子模時，機器最多可安裝36個沖刀和1個切斷刀具。此外，最多還可以安裝1-2個SingleTaps攻絲站。

3.4 EHRT采用軟件+硬件的解決方案，各單臺設備間可以進行連接，從而可以基于來自公共數據庫的同一個生產文件來進行生產。

3.5 本設備控制器采用倍福（Beckhoff）的PLC，可以通過遠程訪問實現機器的維護和軟件更新。

3.6 此外，設備還具有其它特點：如，1）在加工過程中，工件通過特殊夾具側面夾緊，大限度地減少由夾具形狀造成的對工件的任何損壞，由于采用了特殊夾具，可以在整個工件上進行沖孔；2）刀具配有特別堅固的彈簧，由于高的回縮力，甚至對于厚金屬條桿可以用小的沖剪間隙生產。
